固定式钢斜梯是为民用建筑设计选用提供的一套组合式钢楼梯，可用于直跑楼梯和双跑楼梯。固定式钢斜梯由钢梯梁、踏步板、平台板和平台梁柱等构件组成，钢梯表面为热镀锌，也可按照客户要求做喷漆颜色可以选择，也可以镀锌后在喷各种颜色，钢梯梯梁可以槽钢和钢板用槽钢的多，下面由河北逍迪丝网制品有限公司做个详细介绍

固定式钢斜梯基础参数

• 固定式钢斜梯材质：一般为铁，也可选择不锈钢，铝合金材质

• 固定式钢斜梯外形：高度可以选择

• 固定式钢斜梯角度：45°，也可选择其他角度

• 固定式钢斜梯跑道：单跑和双跑

• 固定式钢斜梯表面处理：按15j401图集表面为热镀锌处理，可以选择喷漆（颜色可以选择）
• 固定式钢斜梯梯宽：600mm，800mm，1000mm


固定式钢斜梯适用范围

固定式钢斜梯基本规定

• 钢斜梯计算时，取在水平投影面上作用 3. 50kN/m2 均布活荷载标准值和在任何点施加的 4. 4kN 集中荷载标准值二者的不利工况；钢踏步计算时，取在踏板中点作用 1. 5kN 集中活荷载和钢梯内侧宽度范围内作用 2. 2kN/m均布活荷载二者的不利工况
• 建筑面层自重标准值1. 5kN/m2 ；金属栏杆0. 2kN/m
• 钢斜梯的梯梁容许挠度取梯梁跨度的 1/250

固定式钢斜梯一般说明

• n一一钢斜梯踏步数
• bo 一一踏步宽、高
• B一一梯段净宽一一梯高
• Lo 一一斜梁水平段长度， Lo= (n 1) x bo
• L1 一一楼层处水平折梁长度（ bo 0. 6m 1. 2m 三种）
• L2 一一中间平台处水平折梁长度，取L2=Bo

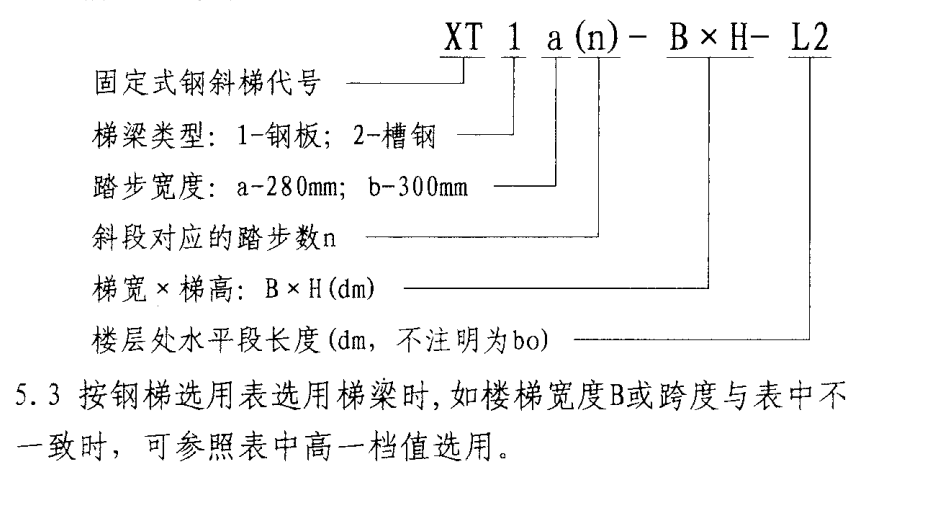

固定式钢斜梯编号及选用方法

• 固定式钢斜梯代号XT
• 梯梁类型： 一钢板； 一槽钢
• 踏步宽度： a-280mm; b-300mm
• 斜段对应的踏步数n
• 梯宽 梯高： x H (dm)
• 楼层处水平段长度（巾，不注明为 bo)
• 按钢梯选用表选用梯梁时，如楼梯宽度 或跨度与表中不一致时，可参照表中高一档值选用

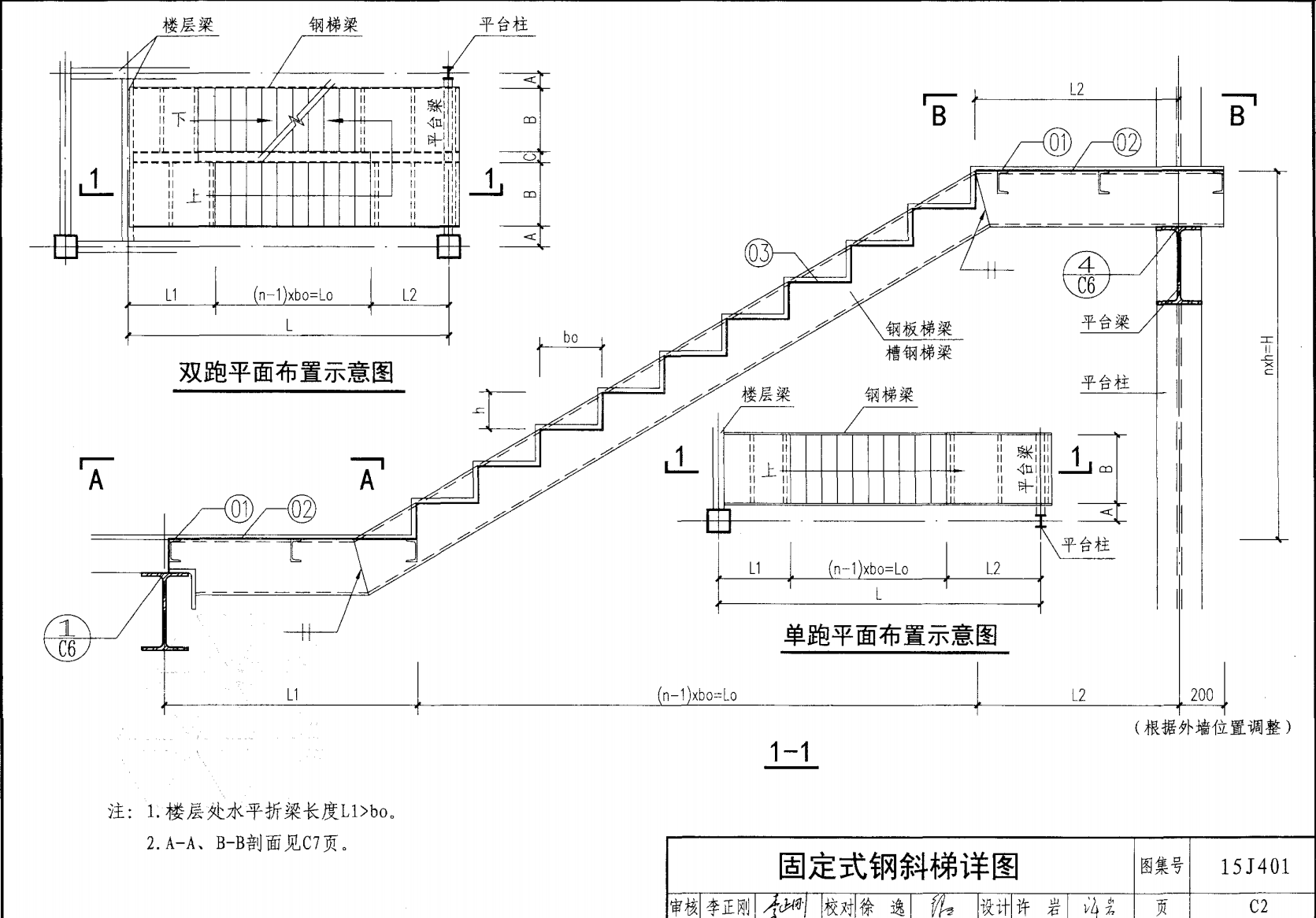

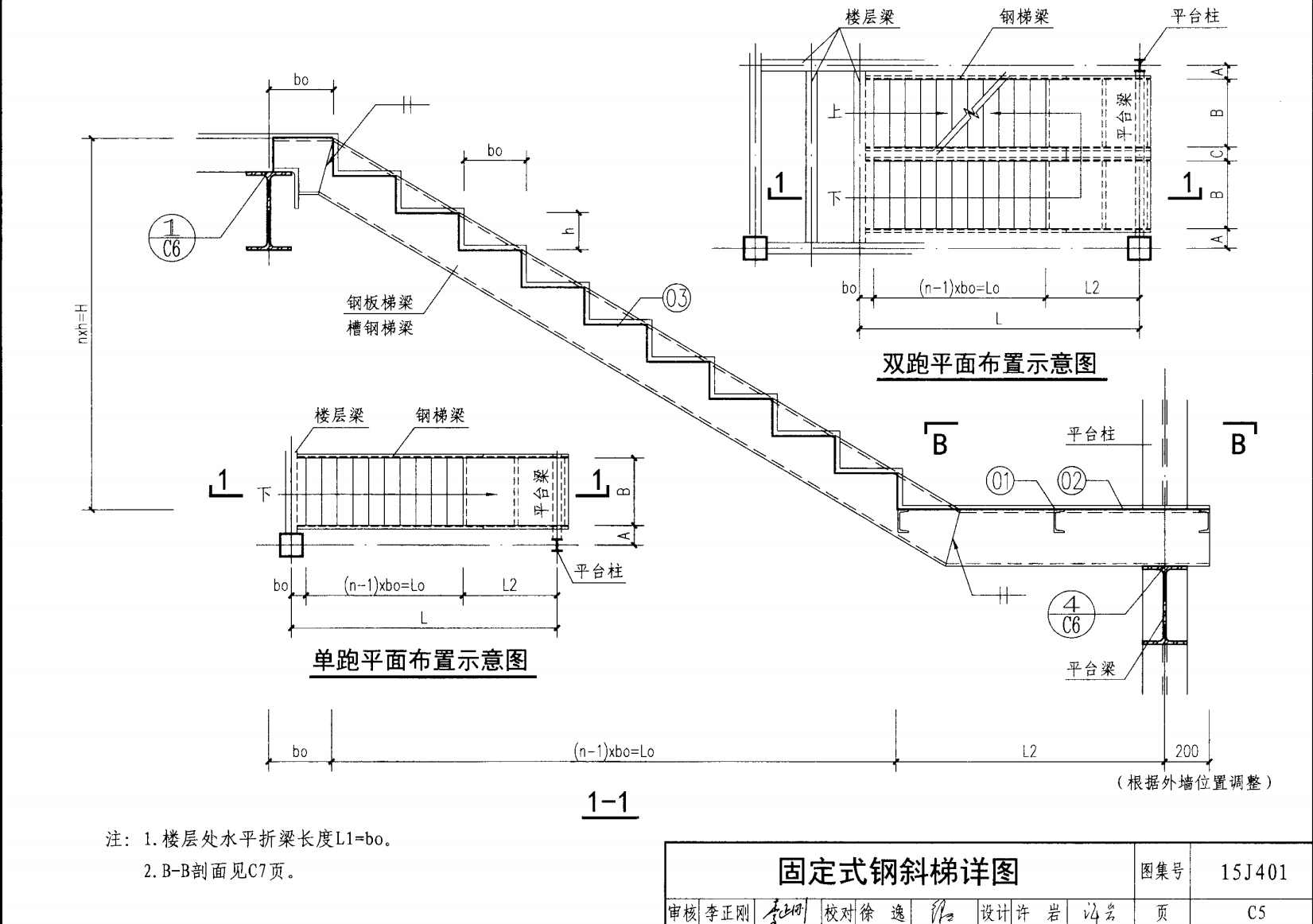

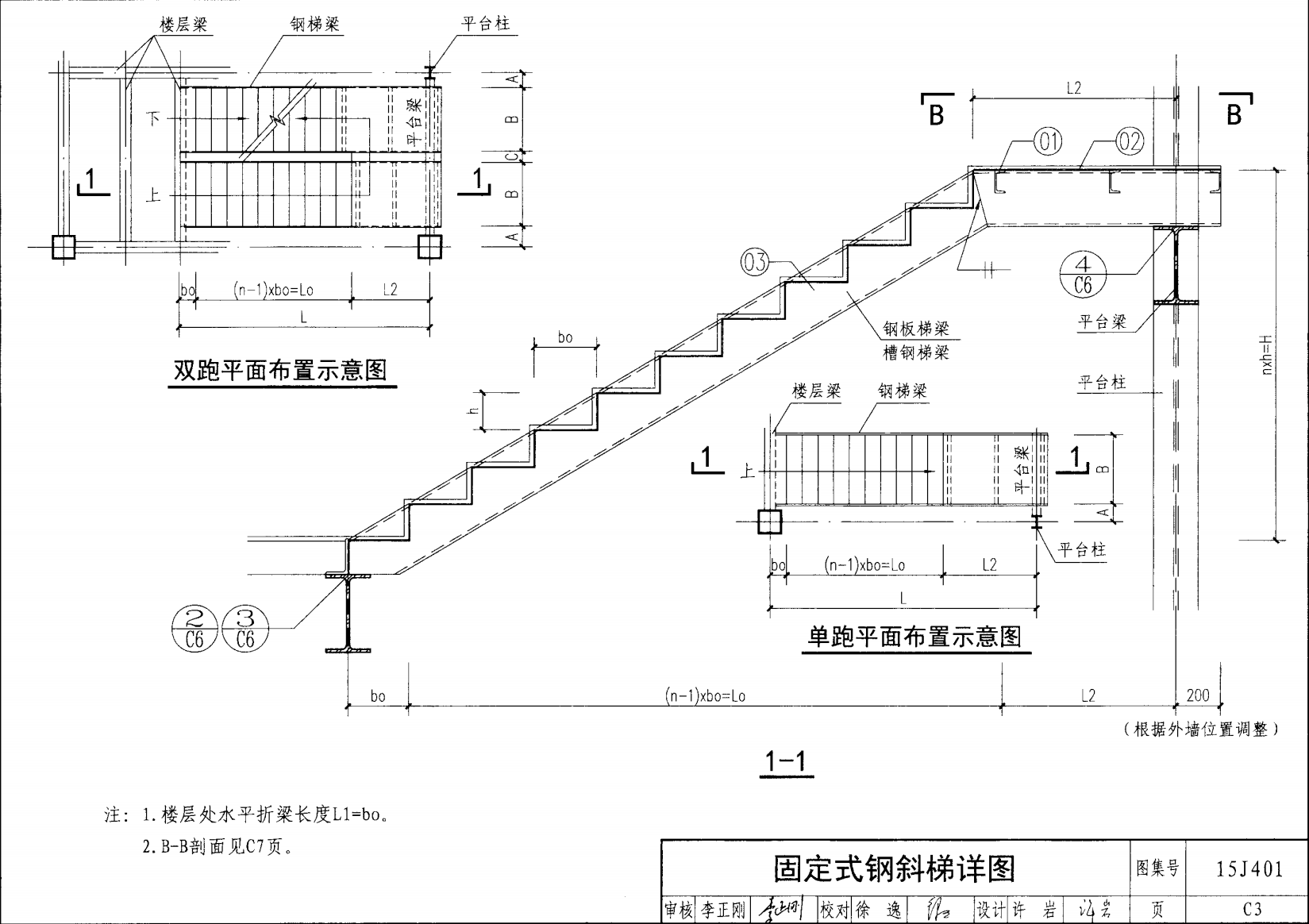

固定式钢斜梯详图

固定式钢斜梯详图

固定式钢斜梯详图

固定式钢斜梯详图

梯梁与支座连接节点详图

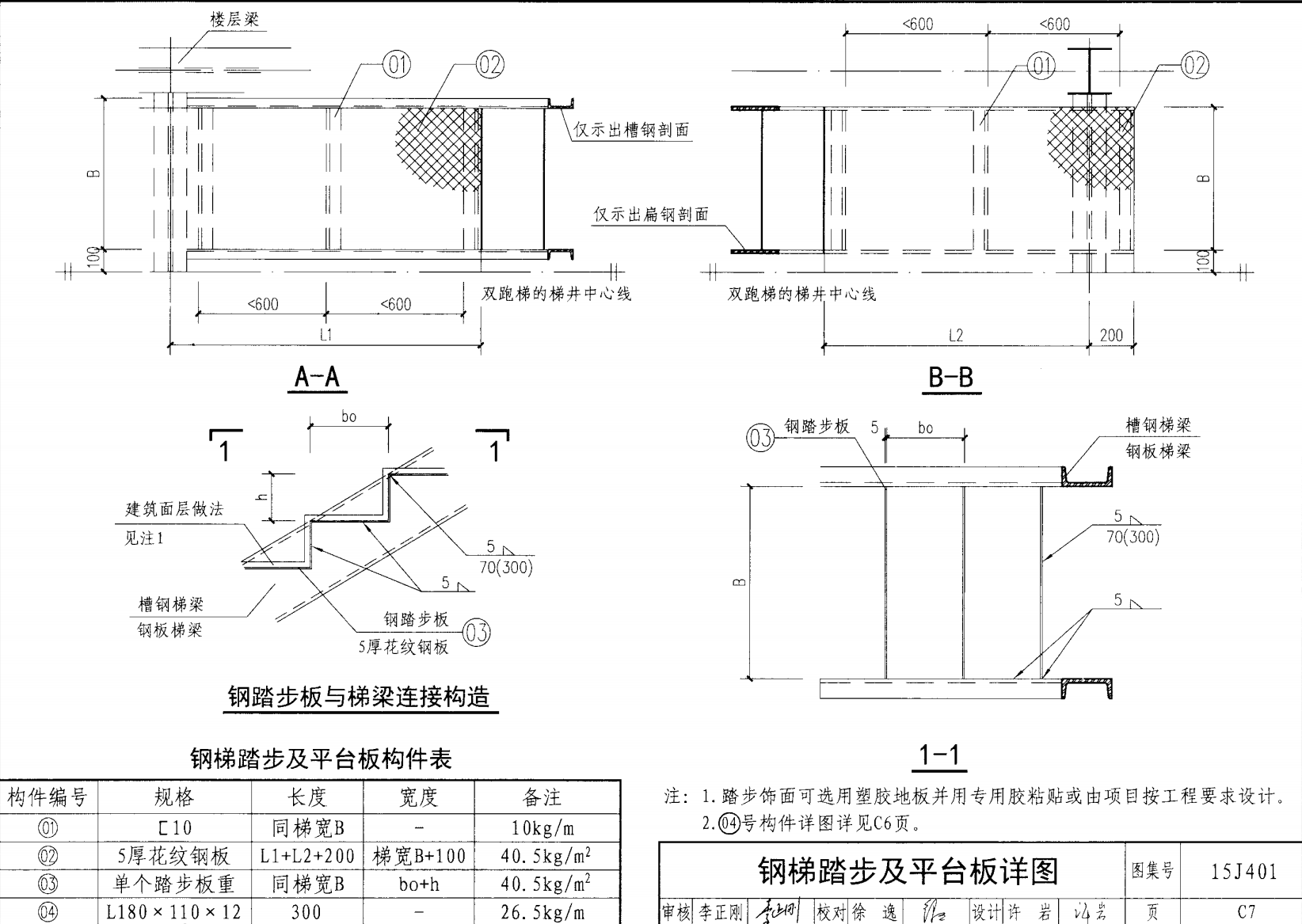

钢梯踏步及平台板详图

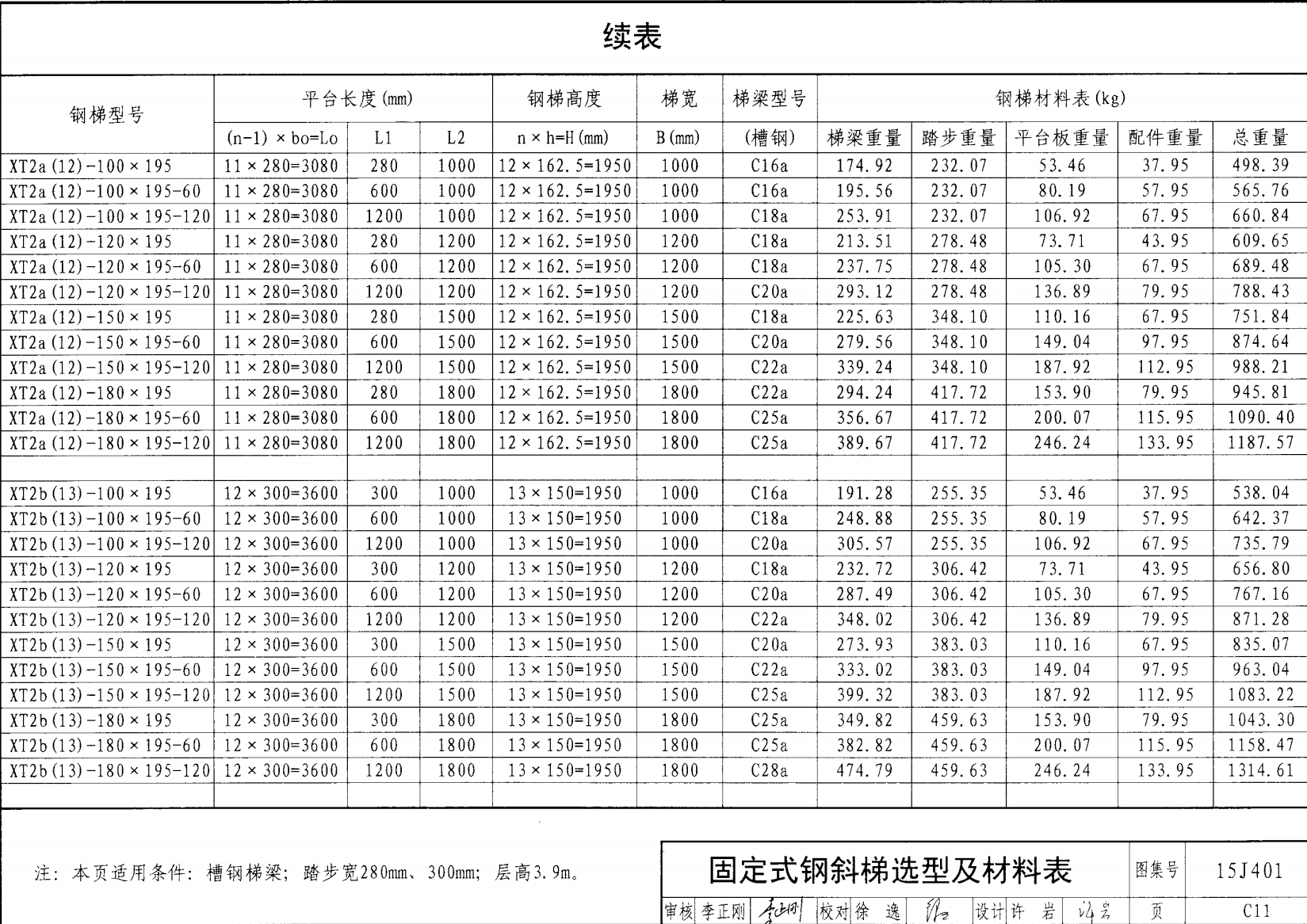

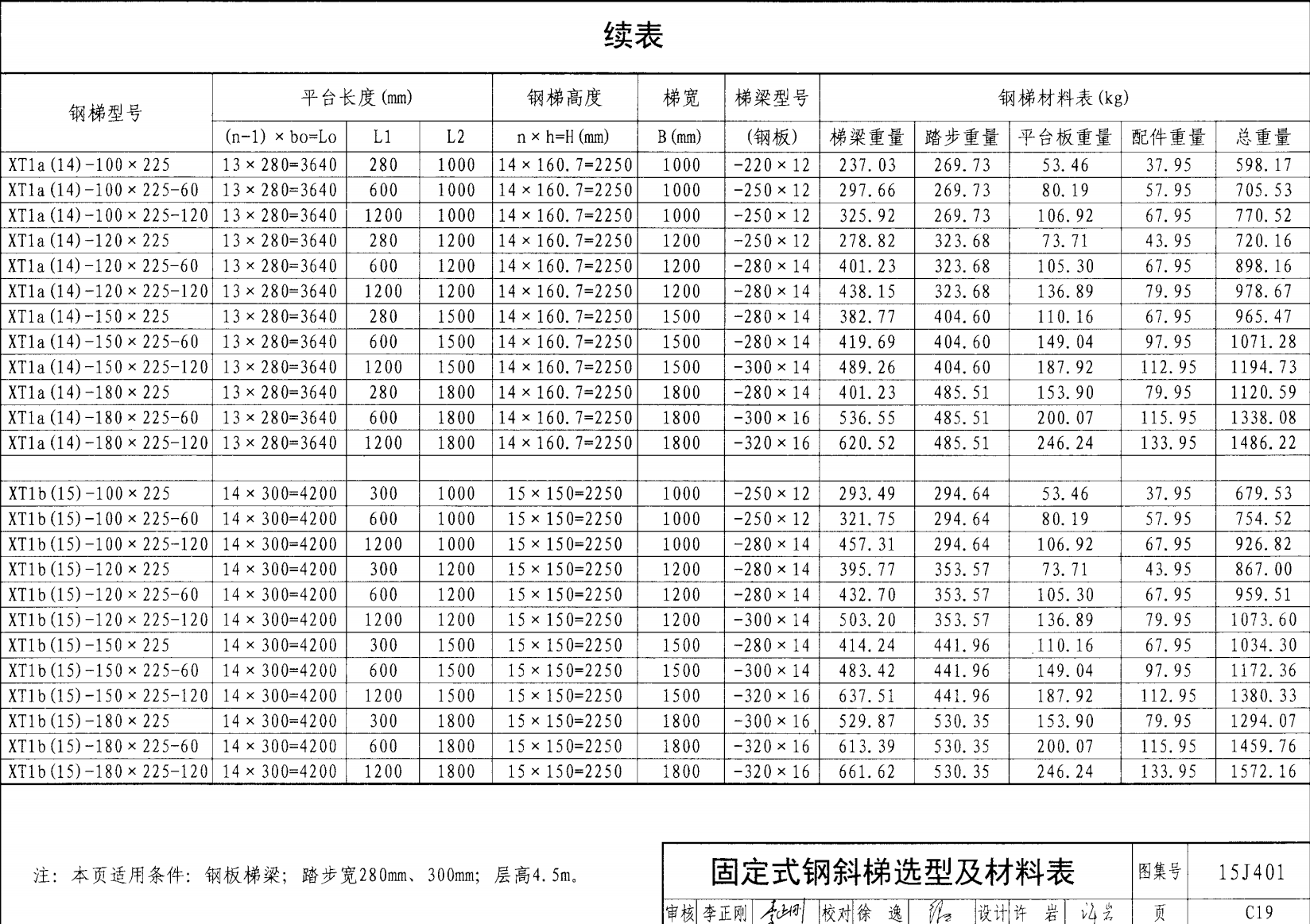

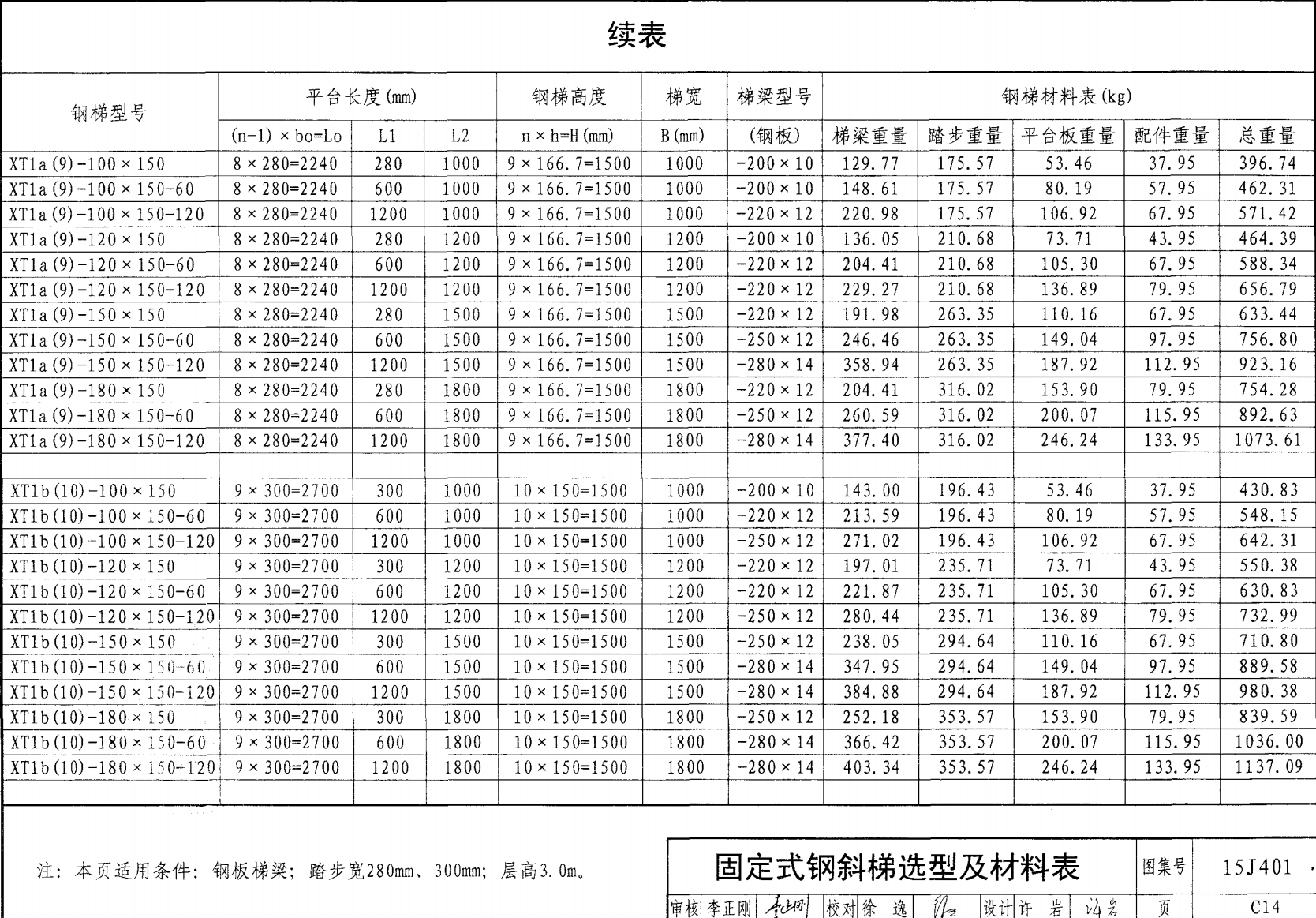

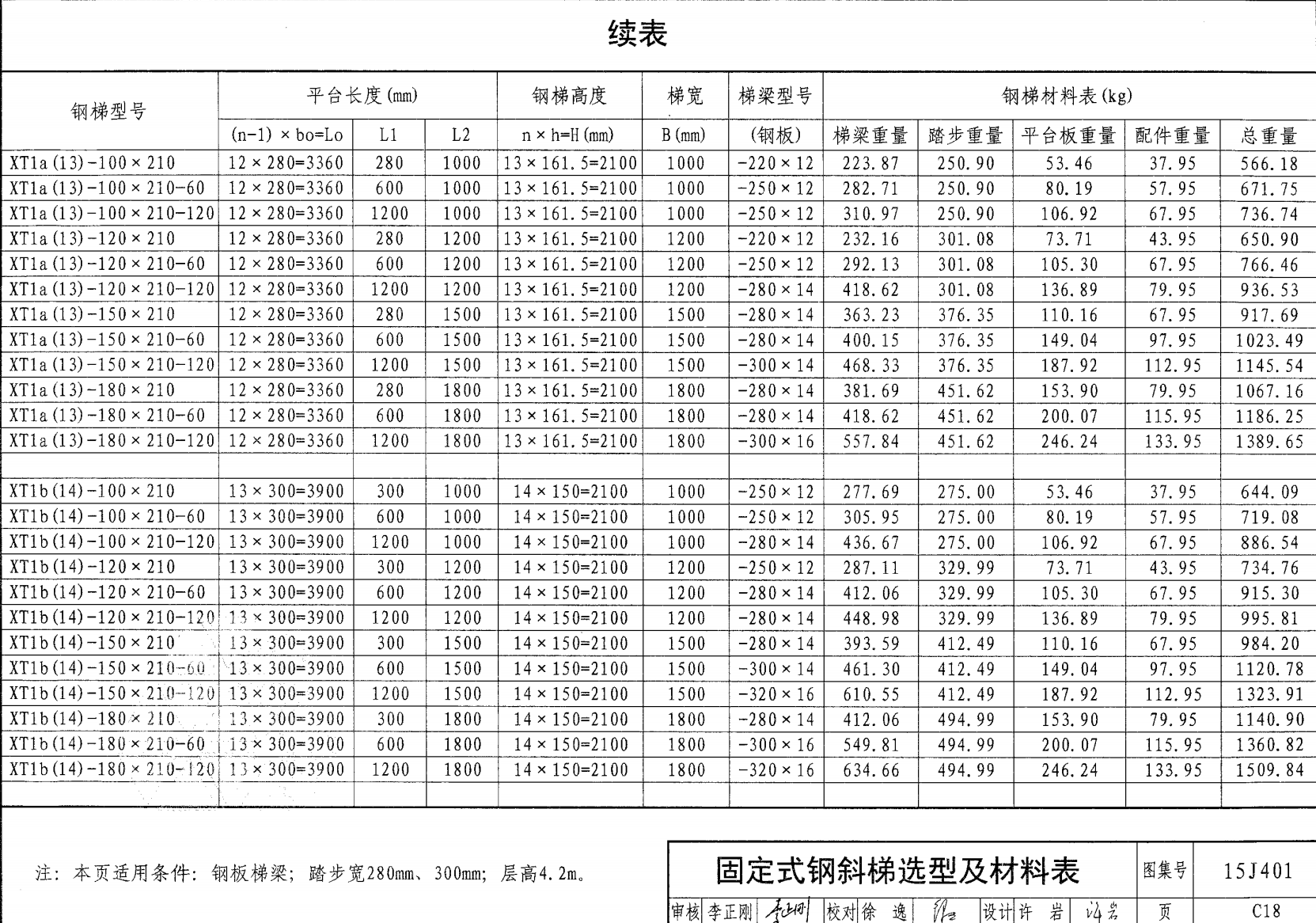

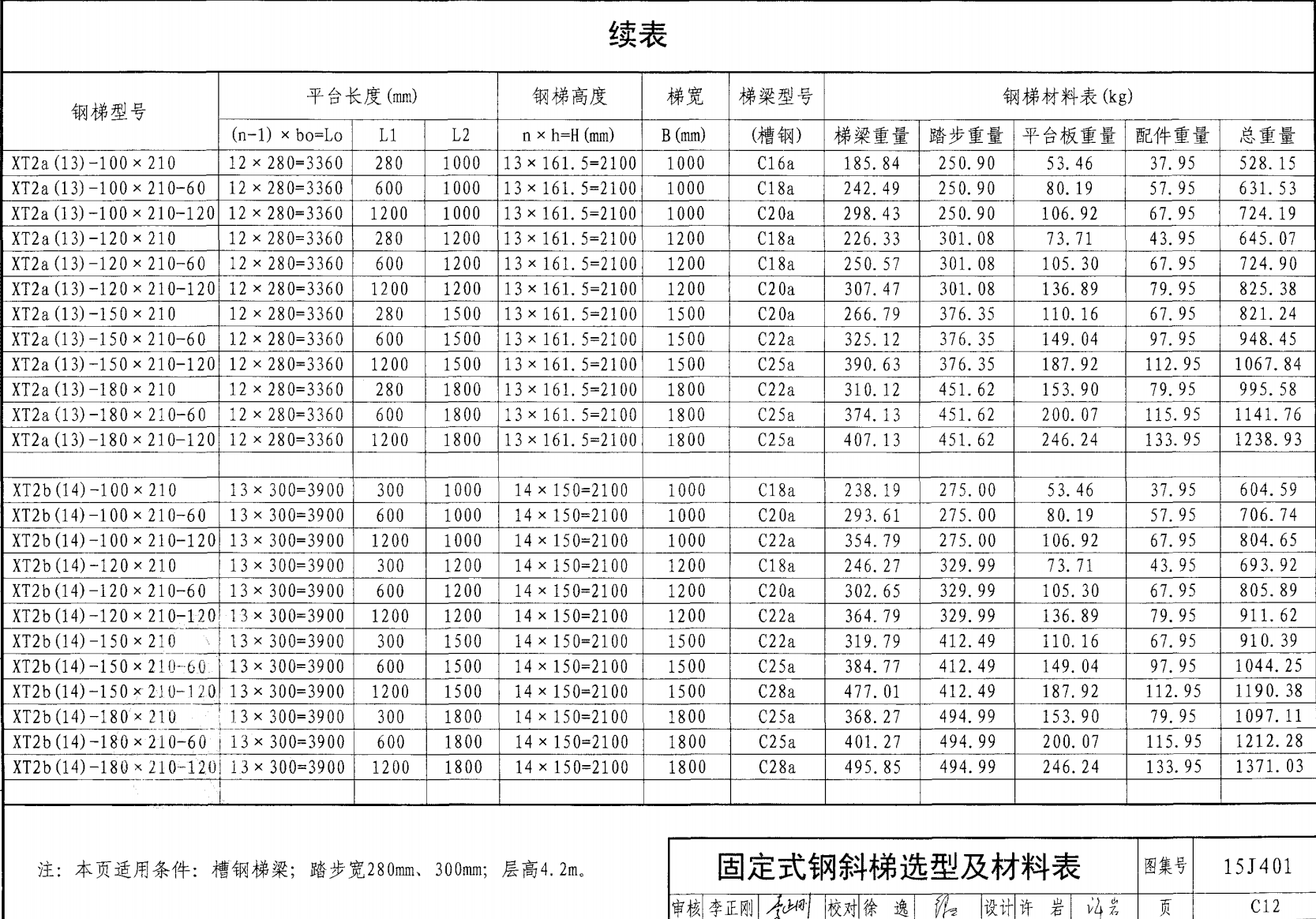

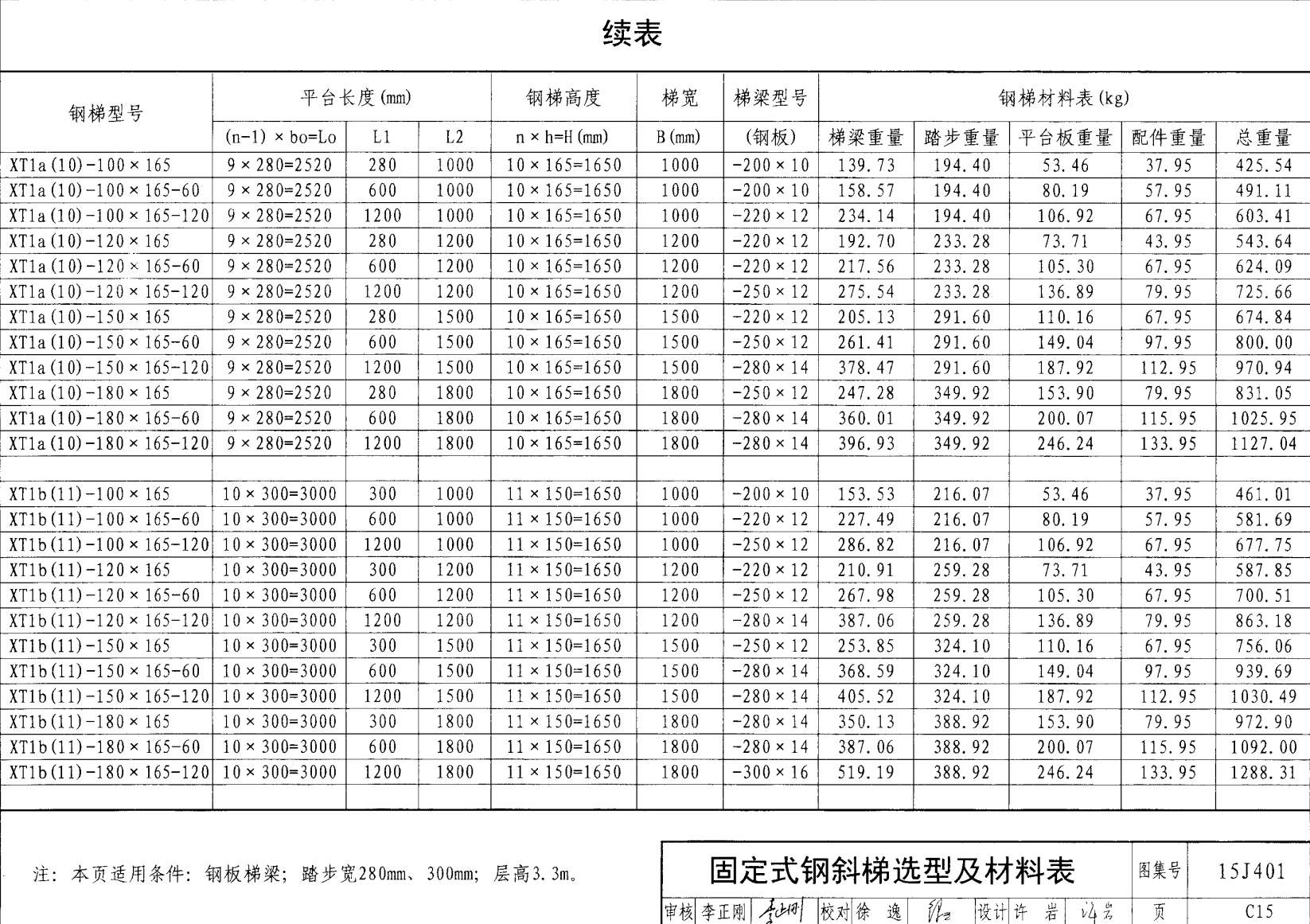

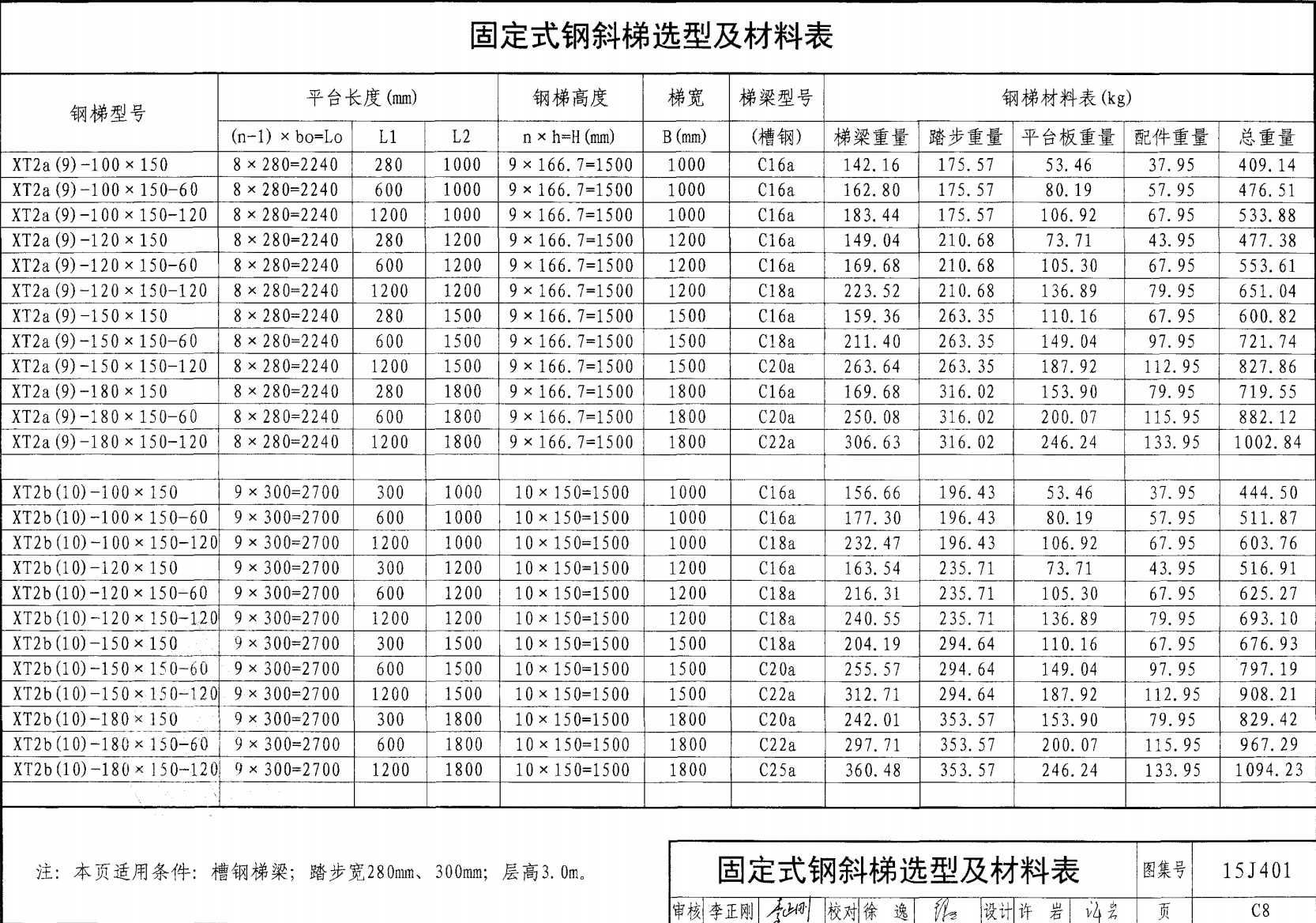

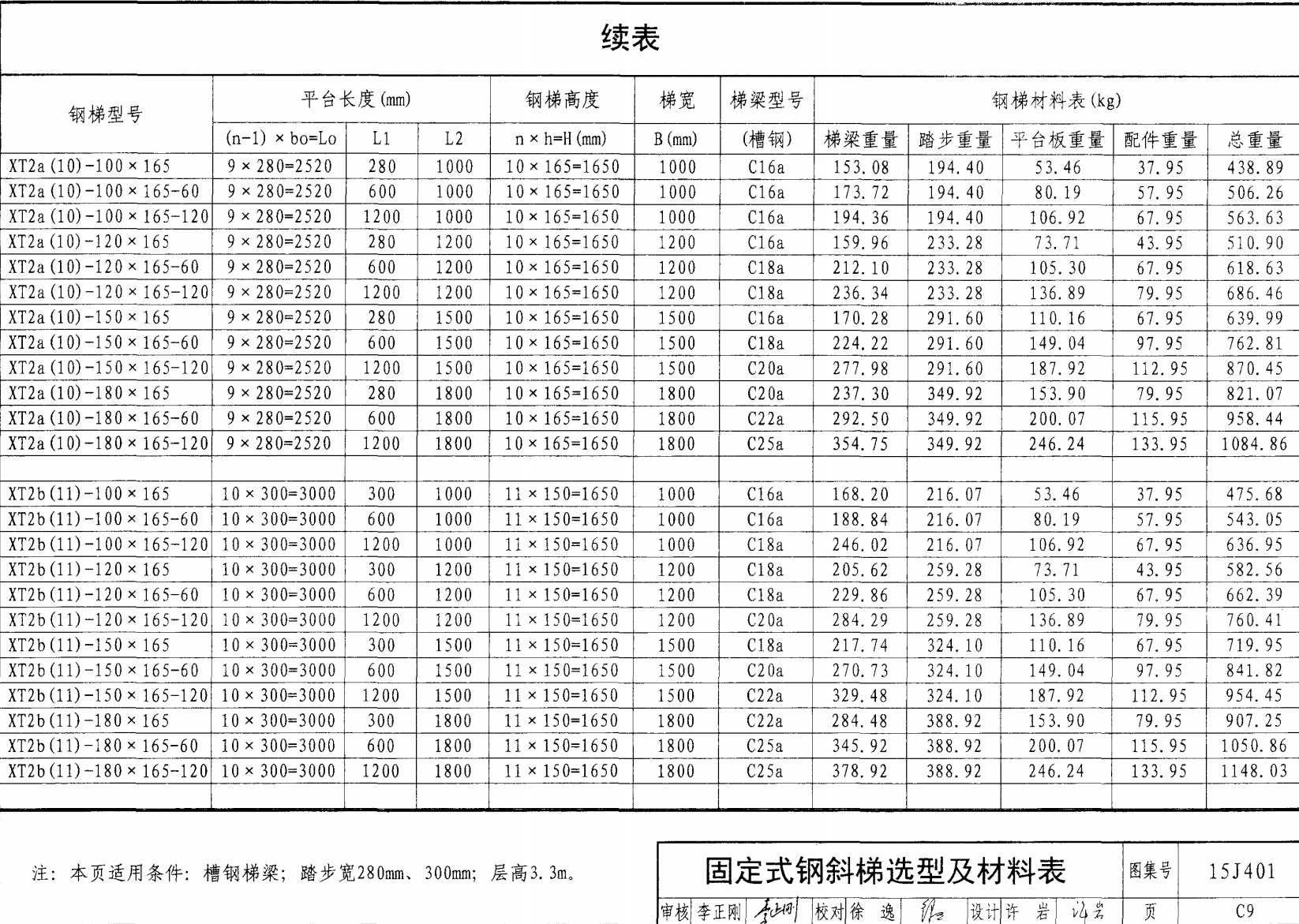

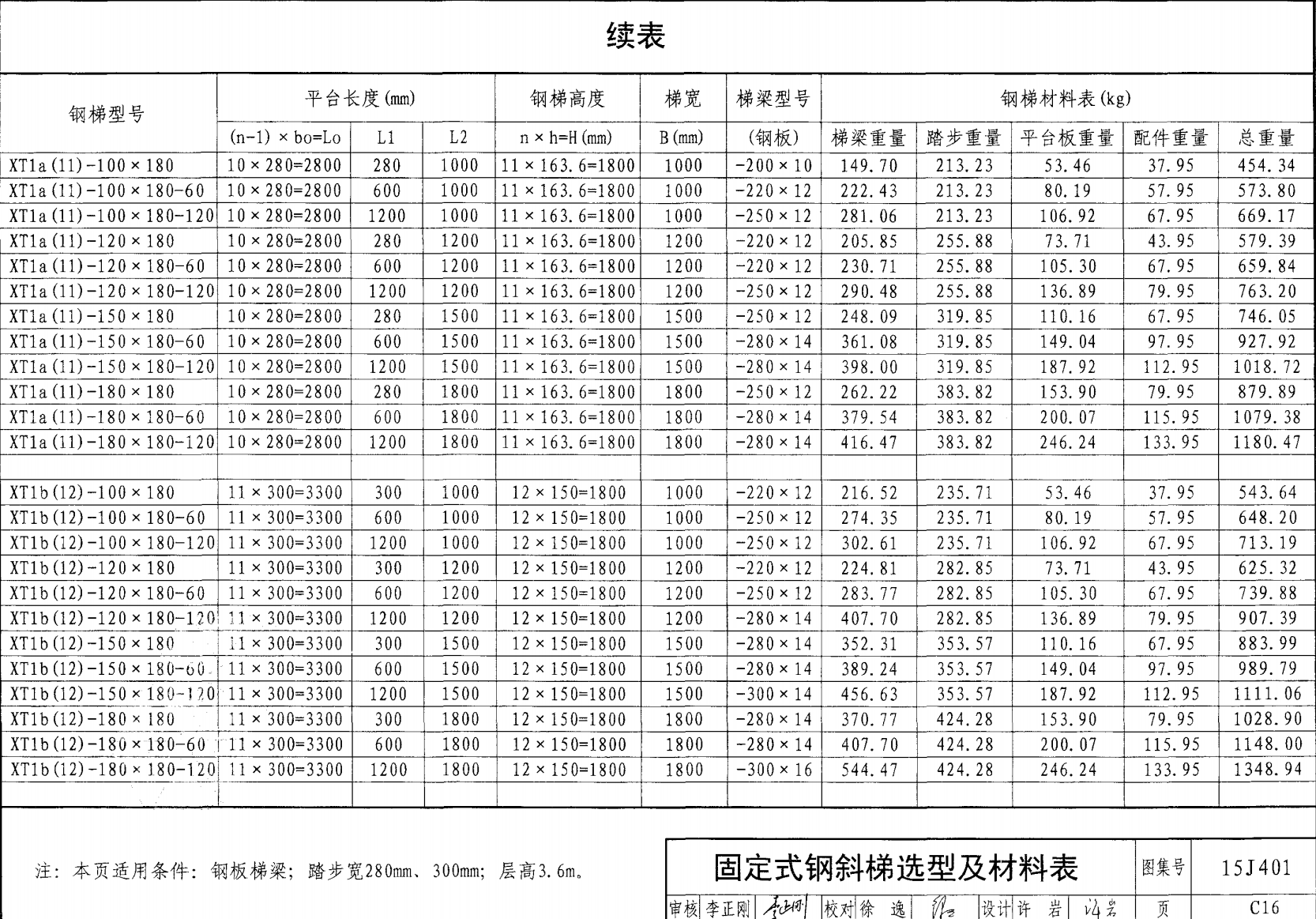

固定式钢斜梯选型及材料表
